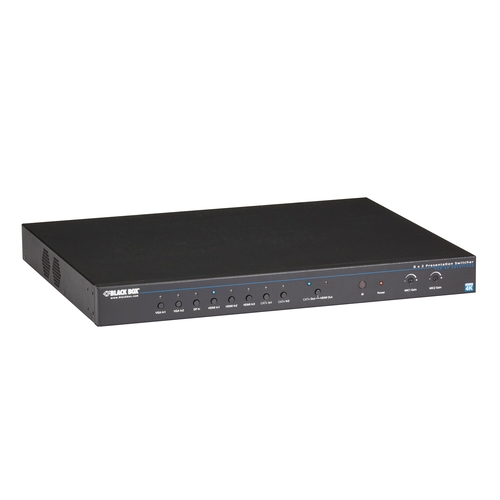

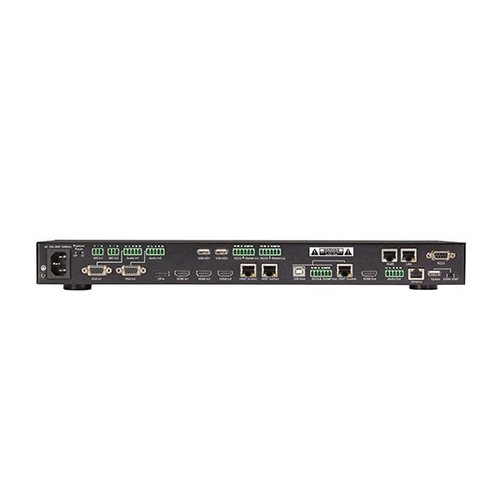

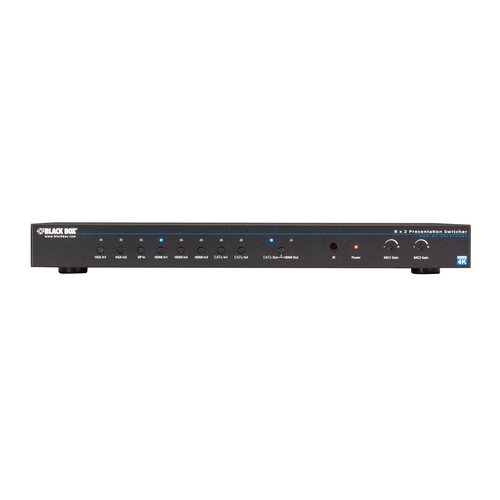

8x2 Presentation Switcher - 4K, HDMI, DisplayPort, VGA, CATx

Vereinfachen Sie die Systemintegration in Klassenzimmern und großen Konferenzräumen. Dies ist der einzige Switcher, den Ihr Raum benötigt.

• Eingebaute CATx-Erweiterung bis auf 100 m für den Anschluss an entfernte Quellen oder Displays.
• USB-Unterstützung für Tastatur- und Maussteuerung (KVM) aus der Ferne.
• Mehrere Optionen für Tastatur- und Maussteuerung (KVM)
• Analoge Audioextraktion zum Anschließen an einen separaten Audioverstärker oder ein separates Lautsprechersystem.
• Zwei Mikrophon-Eingänge mit Verstärkungsregelung und Signalmischung.
• 48-Volt PoC-Stromversorgung für die angeschlossenen CATx-Sender und -Empfänger.
• EDID Management über Web UI.
• Bidirektionale IR, RS-232, Ethernet, USB und Leistungsdurchschleifung (Pass-Through) über CATx-Eingang und -Ausgang.

Zulassungen — CE, FCC

Video —
Umgebung:
3 x HDMI IN
2 x VGA IN
1 x DisplayPort IN
2 x CATx IN
Eingangssignaltyp: HDMI 1.4, CATx
Unterstützte Eingangsauflösung
VESA:
800 x 600 bei 60 Hz
1024 x 768 bei 60 Hz
1280 x 768 bei 60 Hz
1280 x 800 bei 60 Hz
1280 x 960 bei 60 Hz
1280 x 1024 bei 60 Hz
1360 x 768 bei 60 Hz
1366 x 768 bei 60 Hz
1440 x 900 bei 60 Hz
1600 x 900 bei 60 Hz
1600 x 1200 bei 60 Hz
1680 x 1050 bei 60 Hz
1920 x 1200 bei 60 Hz
HDTV:
720 x 480 bei 60 Hz
720 x 576 bei 50Hz
1280 x 720 bei 50/60Hz
1920 x 1080 bei 50/60Hz
3840 x 2160 bei 30Hz
Eingangspegel Videosignal:[b]0,5-1,2 V p-p
[b]DDC-Signal am Eingang: 5 V p-p
Maximaler Pixeltakt: 297 MHz
Ausgang:
1 x HDMI OUT
1 x CATx OUT
1 x Stereo-Audio
Ausgangssignaltyp: HDMI 1.4, CATx
Unterstützte Ausgangsauflösung
VESA:
800 x 600 bei 60 Hz
1024 x 768 bei 60 Hz
1280 x 768 bei 60 Hz
1280 x 800 bei 60 Hz
1280 x 960 bei 60 Hz
1280 x 1024 bei 60 Hz
1360 x 768 bei 60 Hz
1366 x 768 bei 60 Hz
1440 x 900 bei 60 Hz
1600 x 900 bei 60 Hz
1600 x 1200 bei 60 Hz
1680 x 1050 bei 60 Hz
1920 x 1200 bei 60 Hz
HDTV:
720 x 480 bei 60 Hz
720 x 576 bei 50Hz
1280 x 720 bei 50/60Hz
1920 x 1080 bei 50/60Hz
3840 x 2160 bei 30Hz
Video-Impedanz:100 Ω
Deep Color:
1080p: 36bit
4K: 24bit

Audio —
Eingang:
2 x Mikrophon IN (3-poliger Phoenix-Anschluss)
2 x Balanced Stereo Audio IN (5-poliger Phoenix-Anschluss)
Ausgang: 1 x Balanced Stereo Audio OUT (5-poliger Phoenix-Anschluss)

Bedienungsmethode—RS-485, RS-232, LAN, Web UI, IR-Fernbedienung, Tasten auf Frontplatte

Leistung —
ESD-Schutz:
Human Body Model (HBM): ±8 kV(Luftspaltentladung)
±4 kV(Kontaktentladung)
Überspannungsschutz: Spannung: ±1 kV (jeweils zehn Mal für die positive und negative Spannung)
Schnelle transiente elektrische Störgrößen (Burst): Datenkommunikationskabel: 1 kV
Stromversorgung: 100 bis 240 VAC, 50/60 Hz
Leistungsaufnahme: 73,5 Watt, maximal

Physikalische Daten —
Abmessungen: 33 (H) x 44 (B) x 4,3 (T) cm (13" (H) x 17,3" (B) x 1,7" (T)), Benötigte Rackfläche (Höheneinheiten): 1U
Gewicht: 4,7 kg (10.4 lb)

Umgebung —
Betriebstemperatur: 0°C bis 45°C
Lagertemperatur: [b]-20°C bis 70°C
[b]Luftfeuchtigkeit: 10% bis 90%, nicht-kondensierend
